Проект энергоэффективного каркасного дома 40 м² для ПМЖ

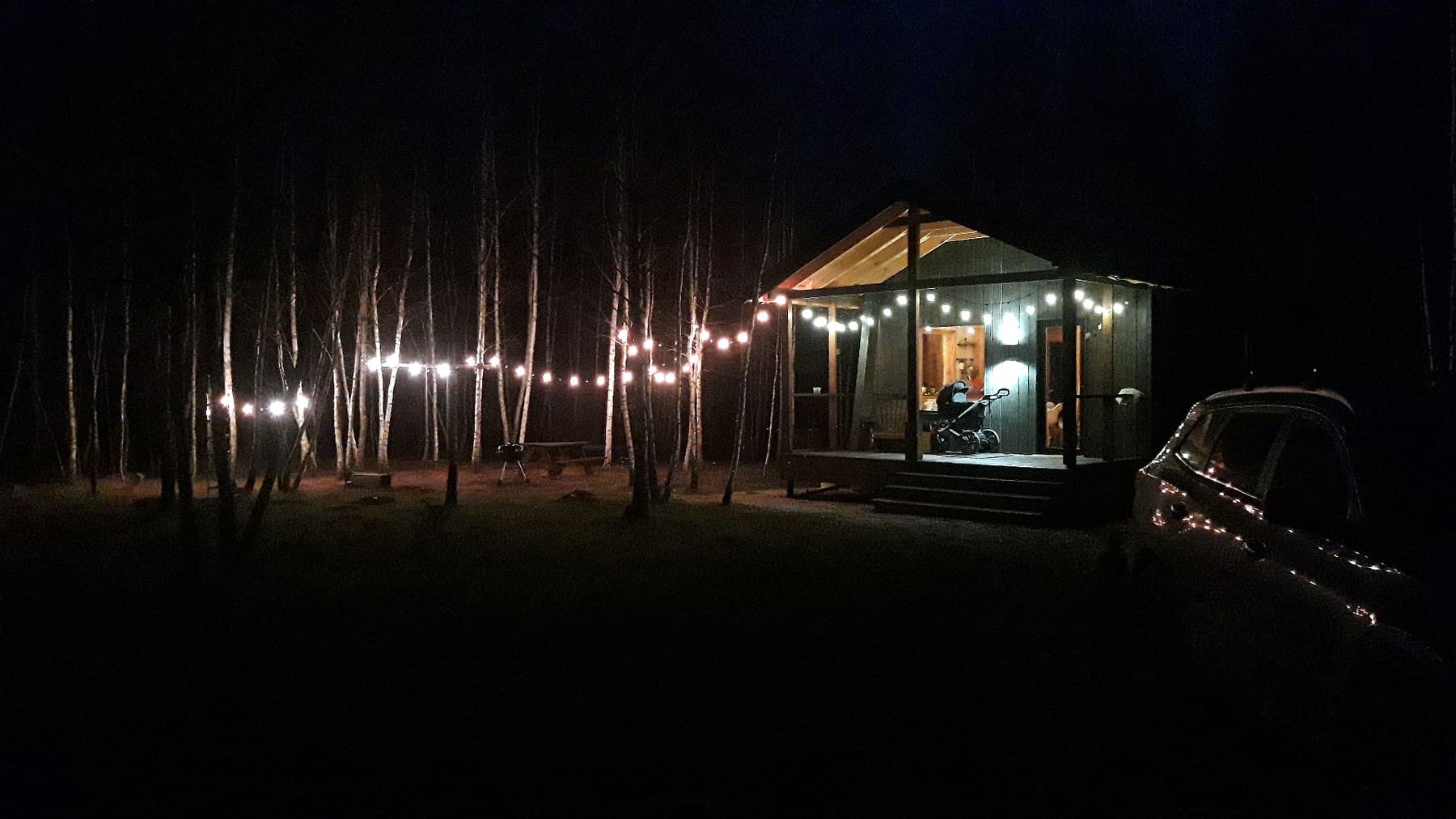

Стены 200+50 мм с перекрёстным слоем поверх стоек, кровля 300–400 мм и детально проработанный тепловой контур. По этой документации я построил дом для своей семьи в 2019 году.
- Год постройки
- 2019
- Эксплуатация
- с 2019
- Утепление стен
- 200+50 мм
- Расход на отопление за сезон
- 1 000 л
Что входит в проект
Полный комплект рабочей документации — тот, по которому я построил собственный дом и строил дома для других.
Архитектурные решения (АР)
- Планы 1-го этажа и антресоли
- Фасады в четырёх ракурсах
- Разрезы по двум осям с высотами
- Экспликация помещений 40 м² без потерь на коридоры
Конструктивные решения (КР)
- Каркас из сухой строганой доски 50×200
- Перекрёстное утепление стен 200 + 50 мм минваты
- Утепление крыши 300 мм (400 мм над спальней)
- Расчёт нагрузок под снеговую и ветровую зону
Детальные узлы
- Узел фундамента (винтовая свая + ростверк + первый венец)
- Узел подоконника и оконного проёма
- Узел карниза и кровельного свеса
- Узлы примыканий с фотографиями чертежа и результата
Спецификации материалов
- Полная ведомость пиломатериалов с указанием количества
- Утеплитель, плёнки, крепёж, обшивка
- Кровля, окна, двери, отделочные материалы
- Готово для закупки и адаптации к предложениям поставщиков вашего региона
Посмотрите, как устроен комплект
Это защищённые превью реальных листов проекта. На них можно оценить состав и уровень проработки, но нельзя прочитать размеры, спецификации и повторить узлы. Полный PDF передаётся после покупки.
Узлы каркаса
Соединения, опирания и последовательность сборки.
Пирог стены
Непрерывный тепловой контур и перекрёстное утепление.
Разрезы
Высоты, объёмы помещений и связь конструкций.
Планировка
Первый этаж и антресоль в компактном объёме 40 м².
Фасады
Четыре вида дома и пропорции наружного контура.
В комплекте: АР, КР, детальные узлы и спецификации для закупки материалов.
Принцип монтажа окна в каркасной стене
Оконный проём — место, где каркасный дом чаще всего теряет герметичность. Схема показывает общий принцип формирования тёплого и защищённого от влаги примыкания: раму, монтажный шов, ленты, подоконный профиль и отлив. Это пояснение технологии монтажа, а не лист рабочей документации проекта.
Что изображено: оконный проём в стене 200+50 мм, положение рамы, монтажный шов, внутренние и наружные ленты, подоконный профиль и отлив.
Почему важно: узел окна чаще всего теряет тепло и набирает влагу именно через негерметичный монтажный шов.
Частая ошибка: запенить проём и оставить пену без лент, либо сделать отлив без уклона и капельника.
Как проверить: изнутри должен быть непрерывный паронепроницаемый контур, снаружи — паропроницаемая защита, а нижний отлив должен выводить воду за плоскость фасада.
На чём основан проект
Проект опирается на действующие нормы РФ — это база, а не реклама.
СП 31-105-2002
Основной норматив: проектирование и строительство энергоэффективных каркасных домов
СП 64.13330.2017
Деревянные конструкции, расчёт несущей способности
СП 50.13330.2012
Тепловая защита зданий, расчёт пирога стены
СП 20.13330.2016
Снеговые и ветровые нагрузки по регионам
СП 22/24.13330
Основания и свайные фундаменты
СП 60.13330.2020
Отопление, вентиляция, удаление влаги
150 мм или 200 + 50 мм: в чём разница
Главный вопрос при проектировании стен — какая толщина утепления достаточна для ПМЖ в средней полосе.
Что изображено: последовательность слоёв от внутренней вагонки до фасадной доски, включая пароизоляцию, 200+50 мм утепления, OSB, ветрозащиту и вентзазор.
Почему важно: перекрёстный слой закрывает стойки каркаса и убирает прямые мостики холода через древесину.
Частая ошибка: ставить 150 мм утеплителя без перекрёстного слоя и рассчитывать стену без учёта стоек.
Как проверить: в проекте должны быть отдельно указаны стойки 50×200, слой 50 мм поперёк стоек, проклейка пароизоляции и непрерывный наружный вентзазор.
| Параметр | 150 мм | 200+50 мм ✓ |
|---|---|---|
| Суммарный утеплитель | 150 мм | 250 мм |
| Эффективное R (с учётом мостиков холода) | 2,8–3,0 м²·°C/Вт | 5,5–6,0 м²·°C/Вт |
| Норма СП 50 для Подмосковья (R = 3,28) | Не проходит | С запасом |
| Мостики холода через стойки | Не перекрыты | Перекрыты перекрёстным слоем |
| Расходы на отопление (40 м², Подмосковье) | 50 000–80 000 ₽/год | ≈27 000 ₽/год |
| Положение точки росы | Внутри конструкции (риск конденсата) | В наружной части утеплителя или мембране |
| Энергоэффективность | Класс D–E | Класс B–C |
| Для чего подходит | Дача, сезонное жильё | ПМЖ, круглогодично |
Точка росы
Точка росы — это температура, при которой водяной пар в воздухе конденсируется в воду. В стене каркасника она должна находиться в наружной части утеплителя или за мембраной — тогда влага уходит через вентзазор. При 150 мм без перекрёстного слоя точка росы смещается внутрь конструкции: конденсат оседает на стойках и OSB, начинается гниение.
Энергосбережение
Разница R = 3,0 против R = 5,7 означает почти вдвое меньше теплопотерь через стены. На практике: 27 000 ₽/сезон против 50 000–80 000 ₽ при 150 мм. Дополнительные 100 000 ₽ на утепление окупаются за 2–3 отопительных сезона и работают весь срок службы дома — 50+ лет.
Какой фундамент подходит для каркасного дома
Фундамент выбирают не по популярности, а по геологии участка. В проекте предусмотрены винтовые сваи — универсальный вариант для лёгкого каркаса. Альтернативы зависят от условий участка.
Что изображено: перекрытие первого этажа на винтовых сваях — лага 50×200 с утеплителем 200 мм, плёнки с двух сторон, опирание обвязки на оголовок сваи и проветриваемое подполье.
Почему важно: над холодным подпольем пол работает как наружная конструкция, поэтому порядок плёнок «зеркальный»: пароизоляция сверху, паропроницаемая ветрозащита снизу.
Частая ошибка: перепутать плёнки местами или зашить цоколь наглухо без продухов — лаги отсыревают и гниют.
Как проверить: сверху должен быть непрерывный паробарьер, снизу — паропроницаемая мембрана, между обвязкой и сваей — гидроизоляция, а подполье — проветриваемо через продухи.
| Тип фундамента | Подходит, когда | Ограничения | Стоимость (отн.) |
|---|---|---|---|
| Винтовые сваи ✓ | Большинство грунтов, высокий УГВ, склон, быстрый старт | Не подходит для скальных грунтов; качество свай критично | ₽ |
| Ленточный | Нормальные несущие грунты, нет высокого УГВ | Требует земляных работ и опалубки; дольше | ₽₽ |
| Плита | Слабые или пучинистые грунты, высокий УГВ, когда сваи уйдут глубоко | Самый дорогой вариант; нужна геология | ₽₽₽ |
| Столбчатый | Лёгкие хозпостройки, небольшой бюджет | Не рекомендуется для ПМЖ — пучение неравномерно | ₽ |
Конкретный тип фундамента для вашего участка разбираем на консультации. Подробнее о выборе фундамента →
